住宅/ビル/マンションのデザイン建築設計事務所をしている片岡直樹が向学のために名建築を訪ねるシリーズです。
墨田区にあります妹島和世先生による設計のすみだ北斎美術館を見学してきました。職員の方の許可を頂き外観と一部の内部撮影をさせて頂きました。新建築 2017年1月号に発表された作品です。
写真は人がいない一瞬をねらって撮りました。目の前が公園でたくさんの子供たちが遊具で遊んでいました。美術館+公園というベストマッチのロケーションです。なんでもない都会のちいさな緑町公園が、すみだ北斎美術館の影響で人の集まる公園になっています。すばらしい相乗効果です。にぎわいを作るのためには、建物本体だけでなく、連続する外部空間を作ることの重要性を勉強できました。
見学したときはわからなかったのですが、ステンレス2B仕上げのように見えましたが、色が違うので何の金属パネルなのかわかりませんでした。後でネットで知ったのですが、この外装パネルは、菊川工業のアルマイト仕上げによる光輝合金発色という特殊なアルマイト仕上げのようです。大判パネルのひずみのないようすから厚みは見た目4ｍｍか5ｍｍくらいあるように見えましたが小口が見えるので、３ｍｍのようです。わたしも設計で一枚板の小庇などでアルミ３ｍｍ厚の設計をしたことがありますが、これだけ大きな外装パネルでできるとは大変興味深く勉強になりました。
菊川工業のアルマイト仕上げによる光輝合金発色のリンク→https://www.kikukawa.com/product/sumida-hokusai-museum/
菊川工業株式会社の外装技術がある、アーツ前橋を見学したことがあります。
アーツ前橋｜住宅/ビル/マンション設計者の建もの探訪
建物が途中で折れ、前にせり出したり後ろに倒れたりすることによるスカイラインの変化が大変興味深いです。
留部のアルミパネルが折りではなく細目地納まりになっています。とてもシャープで美しいデザインディテールです。この建物のスカイラインの肝のディテールだと思います。３ｍｍ厚のアルミパネルでこれだけの大判で目地を通す下地のディテール設計が大変興味深いです。手がかりの切れ防止で目地部をさわってみましたが、しっかりべべリングがかかっていると思います。シャープさと安全面の両立が3ｍｍ厚で可能であることがとても勉強になります。
床とのパネル取り合いが、スラブ立ち上がりでパネルから面落ちになり、浮かした表現になっています。かっこいいです。
アルミパネルのエッジがガラスカーテンウォールより少し勝たせてあるのがシャープに見える秘訣なんだと思いました。

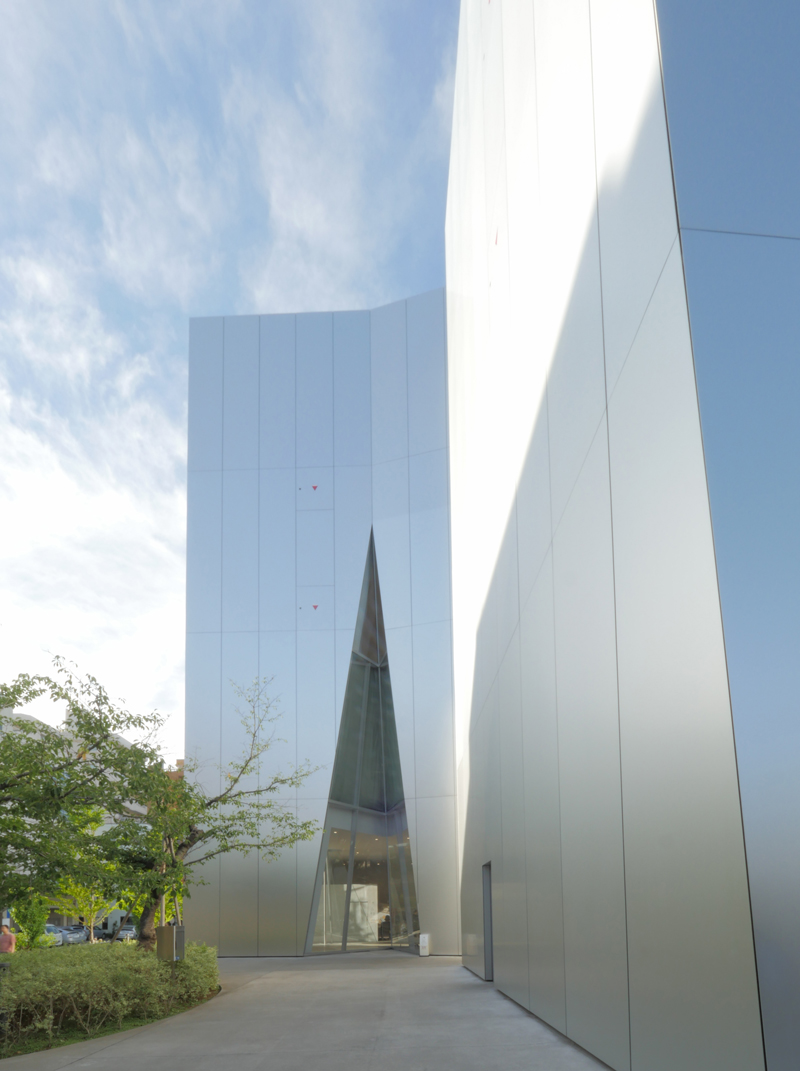

斜めのガラスカーテンウォールに対して出入口は垂直になるので、なかまちテラスと妻面の三角パネルが同じ感じがします。柱の位置がガラスカーテンウォールから離れているのが違います。
なかまちテラスと同じ構成だと思いました。このプランの良いところは、建物内側に入口 風除室を設けて、外観に風除室や庇がないため建物のプロポーションが美しく保てることだと思いました。勉強になります。
正面が風除室で写真右手がミュージアムショップです。一部が2階まで吹き抜けているので広く感じます。層を構成するガラスカーテンウォールに沿った鉄骨梁の耐火被覆が工夫されて、梁が細く見えるので、自然な吹き抜けに感じさせる効果があると思いました。勉強になります。
鉄骨梁のようなものが露出しています。私には、構造的にどういう流れでこうなっているのか見えにくく合理性が見て取れない中で、耐火被覆材で囲うわけでもなく、たぶん耐火塗料で急に露出していることに、違和感を感じました。
展望ラウンジのベンチシートの配列が室内を向いています。ちなみに、妹島先生のなかまちテラスでは、椅子は景色が眺められるようにエキスパンドメタルで覆われた窓を向いていました。
4階へはエントランスホールから2基のエレベーターで4階に上がり、階段で3階に降りて、3階から1階へは、昇りと同じエレベーターで1階に降りる順路です。建物規模が小さいくフロア数が多く、また、2階が閉架されているので、来館者が多過ぎるとき、エレベーター前では大混雑があります。エレベーターの移動を前提とすることのむずかしさがあります。勉強になります。
手すり壁が厚い鋼板製です。竪穴区画のシャッターレール支柱が階段吹き抜けの折端点に存在しています。
変則的な螺旋階段であることが見下げで分かります。
壁面を照らすLED照明が床に仕込まれています。鋭角なガラス突き付け納まりでフラット面を設けて納められていました。
目透かし部ブリーズライン空調になっているのでしょうか。スリット窓に角度がついているので天井部での納まりが大変なことになっています。大変な納まりでもグズグズにならず、とても施工がきれいです。超絶施工で凄過ぎます。
踏み面のペイント
階段の寸法は建築基準法施行令23条より回り階段の狭いほうから30センチの位置を測ります。このペイントは参考になります。
地下螺旋階段
ホールから住宅スケールの小さな螺旋階段を降りて地下につながります。
急激なスケールの変化のせいか、住宅では普通のレイアウトですが、螺旋階段が窮屈に感じます。貴重な空間体験で大変勉強になりました。
スリットがホールに入り込むことで外部が感じられます。
スリットのガラス越しの内部空間が見えます。
外部の緑がスリットの効果で内部にいても見通しが良いです。貴重な空間体験で勉強になります。
パネルとガラスの留め部ディテール
パネル勝ちでガラスからバッカーとシールが見えます。
床の空調スリットには面奥に金属の網があります。スリットは穴のように段差があります。
なかまちテラスとすみだ北斎美術館を比較して
妹島先生の設計による「なかまちテラス」を見学したことがあります。
なかまちテラス （小平市立仲町公民館・仲町図書館）｜住宅/ビル/マンション設計者の建もの探訪
いろいろな方向からアクセスできるように、平面の中心に十字に通路をつくるプランということでこの二つの建物は似ていると思います。なかまちテラスは外壁がエキスパンドメタルでスカイラインがあいまいな表現で、すみだ北斎美術館はパネルのエッジがシャープです。ディテールは後からできたすみだ北斎美術館のほうが洗練されていると思います。
しかし、私は初期の方である なかまちテラスを見学したときに、建物を建てるための膨大なエネルギーが感じられて感動しました。
自分の設計に置き換えて考えてみますと、私は建築の意匠デザインの興味から東京芸術大学教授である北川原温先生の事務所で修行しました。耐震偽装事件を契機に発足した、設備設計一級建築士の勉強を通して設備に興味が広がり、現在は構造設計の勉強に興味があります。それは、意匠 設備 構造の高度な整合性と合理性のあるデザインに興味が移行してきているためです。
以前の設計より最新の設計の方が知見が優れたものになりますが、初期には初期の良さがあることを、自分の中で再発見でき、気づかされました。
大変勉強になりました。
