住宅/ビル/マンションのデザイン建築設計事務所をしている片岡直樹が向学のために名建築を訪ねるシリーズです。
群馬県前橋市にあります水谷俊博先生設計のアーツ前橋を見学してきました。内観は展示室内も美術品を写さないことを条件に職員の方の許可を頂き撮影させていただきました。アーツ前橋とは、閉館した地下１階地上９階の商業施設を市が買い取り，地下１階地上１，２階を市立美術館へとコンバージョンした新建築 2013年9月号に発表された作品です。
アルミパンチングメタルの外装
外壁下地が白でパンチングメタルも白です。私もパンチングメタルが好きなので、カバーするレイヤーとしてマンション設計で取り入れたことがありますが、アクセントの要素が多く、これほど全面に使ったことがないので参考になります。さらに、この事例ではパンチングメタルを３次元曲面加工しているのが特徴だと思います。
このすごい3次元曲面加工技術は菊川工業株式会社の技術によるものです。
菊川工業株式会社のホームページの記事があります。
https://www.kikukawa.com/product/arts-maebashi/
記事によりますと、アルミパネルの厚みは10ｍｍで3次元パネルに対して穴をエンドミル加工といって一つ一つホルソーのような金属ドリルで穴開け加工をしているようです。普通パンチングメタルは打ち抜きやレーザーカットで行うと思いますので、これはすごい気の遠くなるような大変な加工制作技術だと思います。
菊川工業株式会社の外装技術では、すみだ北斎美術館を見学しています。
すみだ北斎美術館｜住宅/ビル/マンション設計者の建もの探訪
高精度で完成度の高い外装金属パネルの実現には、単に建築設計者の技術ではなく、このようなメーカーの技術がなければ難しいのだと思います。こういった協業先を見つけることができるのも建築設計者の技量になるのだと思います。
また、当たり前のことですが、よく一般のお施主様がこのような外装を取り入れたいとおっしゃっても、一般の住宅などでこのような高度な技術が用いられないのは、ひとえに想像を絶するほど費用が高くなるためです。それほど貴重な建物なのだと思います。
外装パンチングが一部内部に巻き込まれながら、空調ダクト 梁 配管 照明が白で統一されていて、ディテールのデザインがかっこいいです。勉強になります。
ダクトの吹き出し口の穴がデザインされています。
ミュージアムショップ・カフェとミュージアムのエントランス部をつなぐホール
外部からガラスカーテンウォールをはさんで、パンチングメタルが連続しています。ガラスカーテンウォールとパンチングメタルの間にロールスクリーンを隠すスリットがあります。パンチングメタルで隠された機器と梁をまたぐ露出電気配線が見える部分があります。パンチングメタルで天井全面を覆わずに途中で止めて曲げ上げています。大変興味深いデザインで勉強になります。
１階 ミュージアムショップ前
公開ギャラリーから地下一階のギャラリーが吹き抜けでつながって見えます。ガラス手すり壁が柱が多くある狭い空間で有効な空間の連続性を演出していると思いました。勉強になります。
壁のニッチ手すり 間接照明 床仕上げの切り替わり 点字鋲 ディテールがかっこいいです。
改修工事なので梁が邪魔ですがコントロールできません。難しいです。梁にハンチがあるのが構造基準の古さを感じさせます。
天井の高さだけでなく縦方向の空間構成が感じられて勉強になります。
壁の一部が抜けて見通せています。その見通しガラス壁の中に階段が見えます。制約が厳しい改修設計のなかですばらしい空間構成で勉強になります。
地下一階 ホワイエ

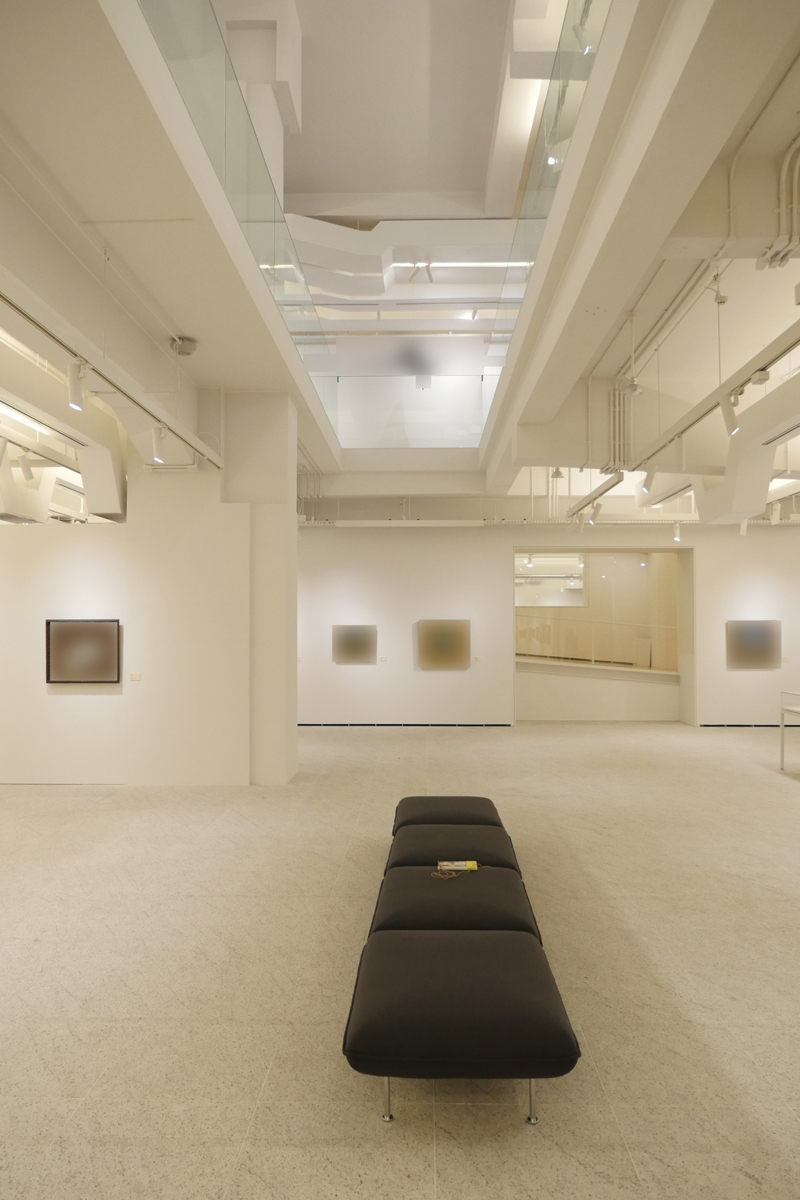

地下一階 ギャラリー４
１階 ロッカー
よく晴れた休日の県庁所在地の中心市街地の通りだと思うのですが、なぜか人通りがありません。
床の点検口 土間コンクリート カッター目地 指がかりと枠がかっこいいです。
石床仕上げでも同様の点検口があります。
点検扉と思われるピポットヒンジが床から浮いています。
ピポットヒンジは普通床付けだと思っていたのですが下枠を切り込んだような納まりになっています。大変興味深いです。
階段裏のデザインがかっこいいです。勉強になります。
