LEDサイン|不要線撤去電気工事編|290枚の写真で見る大規模修繕8

LEDサイン|不要線撤去電気工事編|290枚の写真で見る大規模修繕8

金属工事 廊下側パラペット周囲 アルミパネル施工状況

金属工事 廊下側パラペット周囲 アルミパネル施工状況

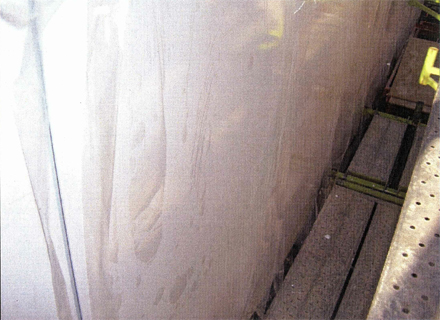

写真でパネルに空気の泡のように見えるのは、パネル表面に保護ビニールが貼り付けてあるからです。

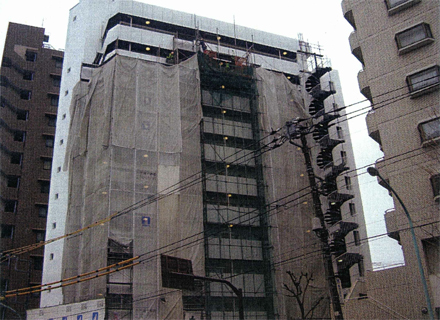

仮設工事 廊下側足場解体施工状況

仮設工事 廊下側足場解体施工状況

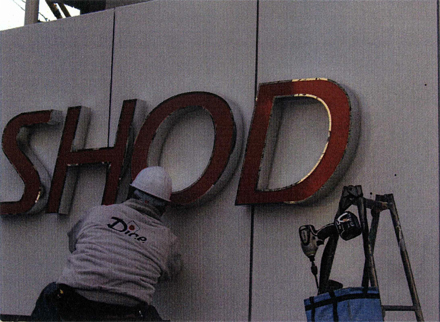

金属工事 LEDサイン工事 取付状況

金属工事 LEDサイン工事 取付状況

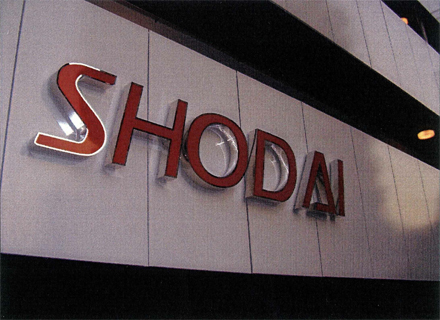

金属工事 LEDサイン工事 取付完了

金属工事 LEDサイン工事 取付完了

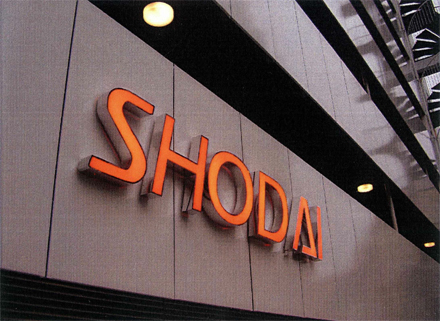

金属工事 LEDサイン工事 点灯確認

金属工事 LEDサイン工事 点灯確認

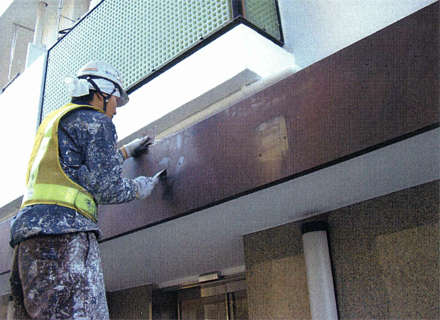

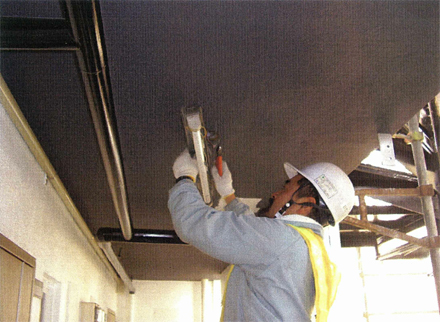

塗装工事 エントランス庇 アルミパネル ケレン状況

塗装工事 エントランス庇 アルミパネル ケレン状況

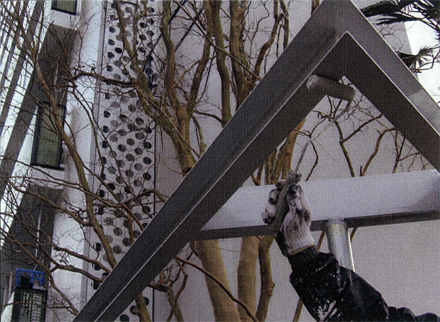

塗装工事 植栽帯周囲鉄骨フレーム 錆止めローラー塗り施工状況

塗装工事 植栽帯周囲鉄骨フレーム 錆止めローラー塗り施工状況

高層のマンションが道路際に近いところに建ちセットバックなども不要の高容積地域です。

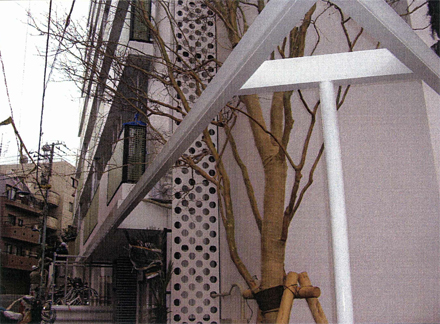

この鉄骨フレームは、通りを歩く人のスケールにマンションを少しで近づけるように、軒先をイメージした水平ラインをエントランスからサブエントランスまで通して設けています。

塗装工事 植栽帯周囲鉄骨フレーム 錆止めローラー塗り施工完了

塗装工事 植栽帯周囲鉄骨フレーム 錆止めローラー塗り施工完了

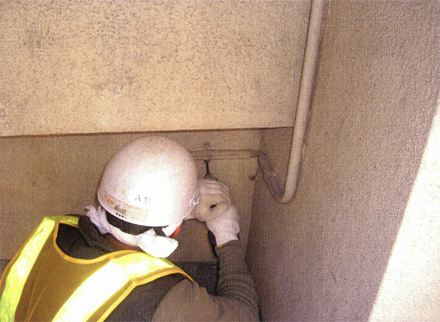

塗装工事 消火栓BOX錆止め塗装施工状況

塗装工事 消火栓BOX錆止め塗装施工状況

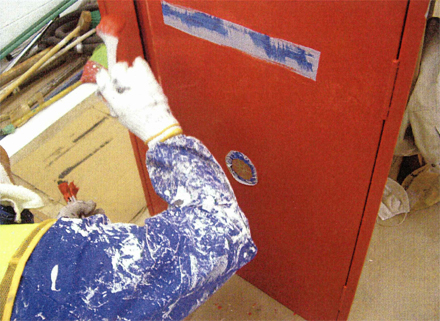

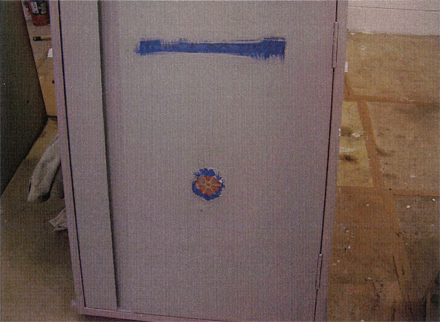

塗装工事 消火栓BOX 塗装仕上げ施工状況

塗装工事 消火栓BOX 塗装仕上げ施工状況

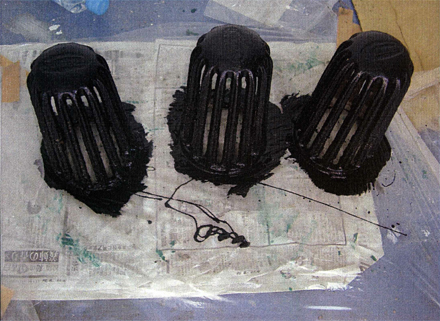

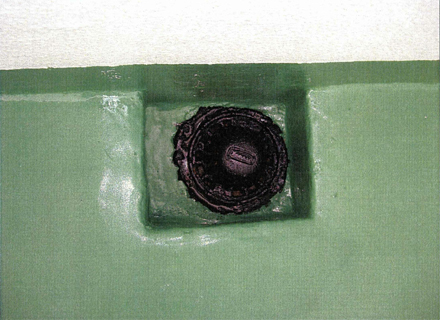

塗装工事 屋上ルーフドレイン塗装状況

塗装工事 屋上ルーフドレイン塗装状況

金属工事 12階5号室東側バルコニー ドレイン金物取付状況

金属工事 12階5号室東側バルコニー ドレイン金物取付状況

金属工事 12階5号室南側バルコニー ドレイン金物取付状況

金属工事 12階5号室南側バルコニー ドレイン金物取付状況

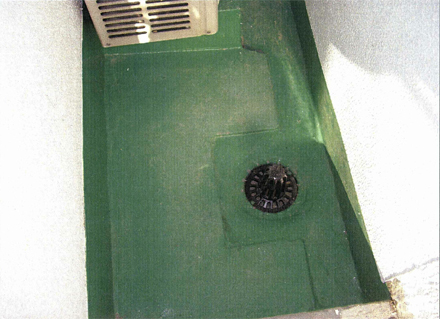

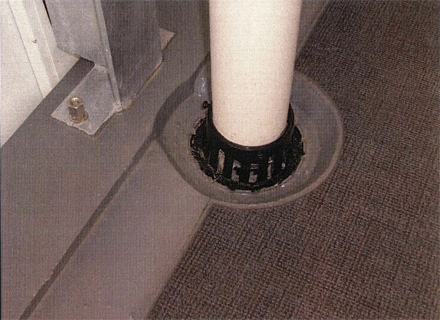

金属工事 各階廊下床排水溝 ドレイン金物取付状況 (水はね防止金物付き)

金属工事 各階廊下床排水溝 ドレイン金物取付状況 (水はね防止金物付き)

植栽工事 樹木見学会

植栽工事 樹木見学会

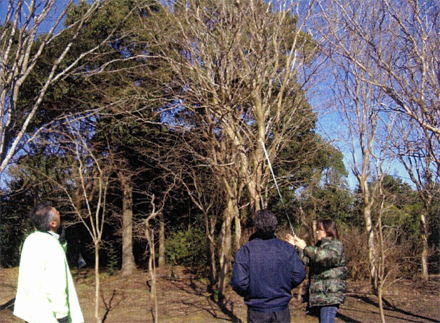

千葉県東金に樹木の選定のため、お施主様と松本氏・片岡で植栽苗床に伺い、植木屋さんに希望を伝えながらいくつかの苗床を回りながら候補となる樹木を選んでいます。

樹木は街並みの構成要素としてとても重要と考えます。

お施主様の街並みに対する見識がとても高いので、このような樹木選定の見学会を行うことができました。

植栽工事 樹木見学会 樹木見学会

植栽工事 樹木見学会

植栽工事 既存樹木撤去前

植栽工事 既存樹木撤去前

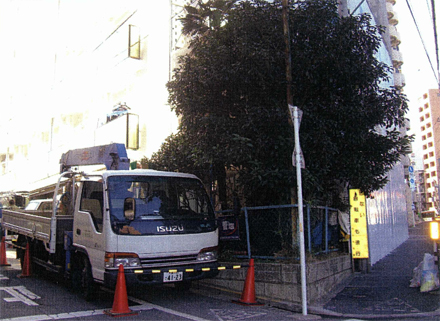

植栽工事 既存樹木撤去作業中

植栽工事 既存樹木撤去作業中

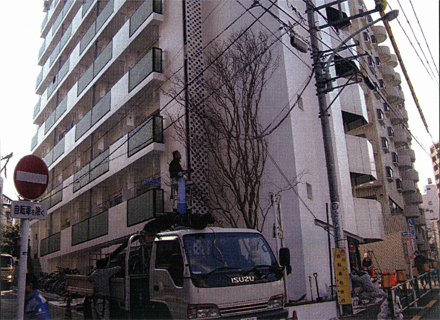

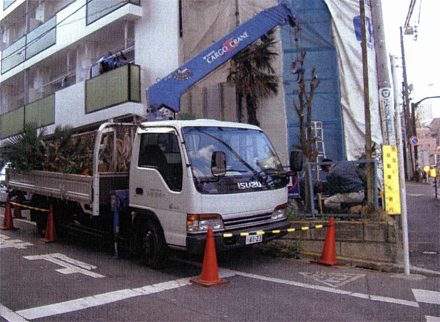

植栽工事 シンボルツリー 百日紅:サルスベリ 施工状況

植栽工事 シンボルツリー 百日紅:サルスベリ 施工状況

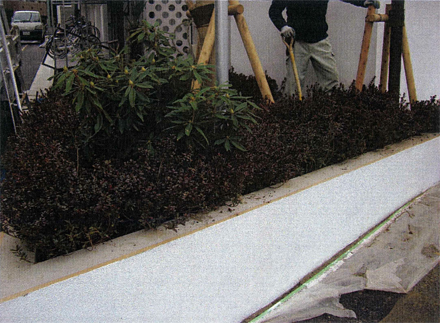

植栽工事 低木:サツキ 施工状況

植栽工事 低木:サツキ 施工状況

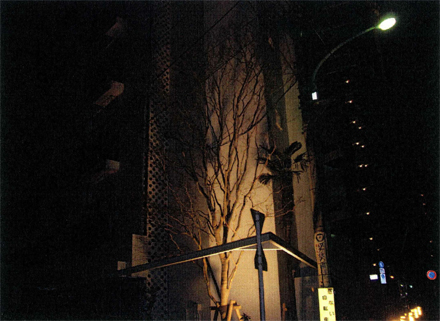

植栽工事 ライトアップ

植栽工事 ライトアップ

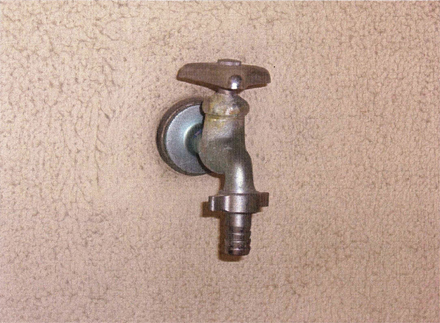

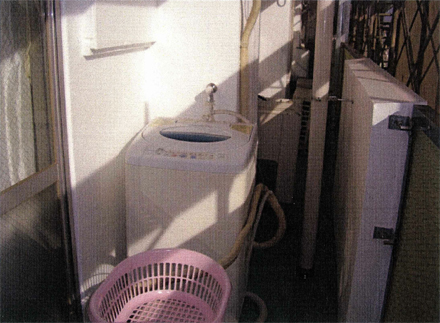

給水設備工事 旧洗濯水洗

給水設備工事 旧洗濯水洗

給水設備工事 新規洗濯水洗 取付完了状況

給水設備工事 新規洗濯水洗 取付完了状況

洗濯機がバルコニー設置のプランです。緊急止水弁付き洗濯用水洗に交換しました。

万が一通水中にホースが外れても内部の緊急止水弁が水圧に押されて、水の出口を瞬時にふさぎます。これで水浸しになる心配がなくなります。

全自動洗濯機の給水カプラーが吐水口先端にワンタッチで接続できます。

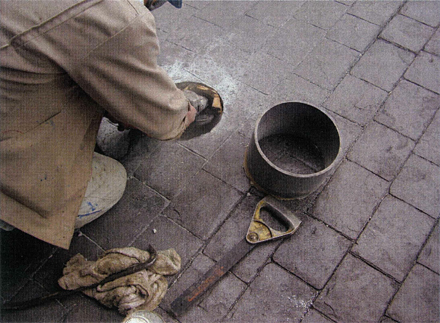

給排水設備工事 1階テナントアプローチ 土間掃除口蓋天端調整

給排水設備工事 1階テナントアプローチ 土間掃除口蓋天端調整

この工事では設備工事が管理会社側の設備工事で建築工事がゼネコンという工事区分でした。

電気設備工事 既存不要線撤去 施工状況

電気設備工事 既存不要線撤去 施工状況

意匠的にはこれは非常に大きい効果があると思います。長年色々な設備が付いたり外されたりしていく中で、撤去が不十分な不要設備が沢山取り付いていました。

これは必要なものと不要なものを精査する目が必要になるので、調査も含めて大変な作業ですが、露出配線などがなくなり壁面がとてもきれいになります。

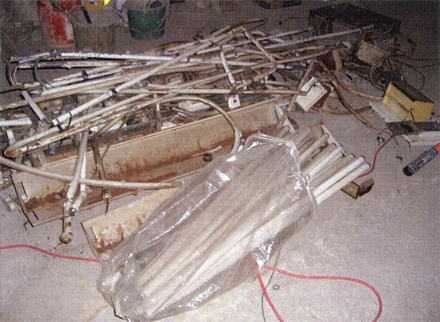

電気設備工事 既存不要線撤去 廃材集積状況

電気設備工事 既存不要線撤去 廃材集積状況

いろいろな改修時期でその都度配線改修され、既存線が残されていくと、使っていない線が残って外観を汚していく原因になります。使用している線かどうか一つ一つ調査して外していくと天井や壁面がすっきりします。また、ジャンクションボックスなど不要な結線ボックスがなくなるとさらにすっきりして外観が改善されます。

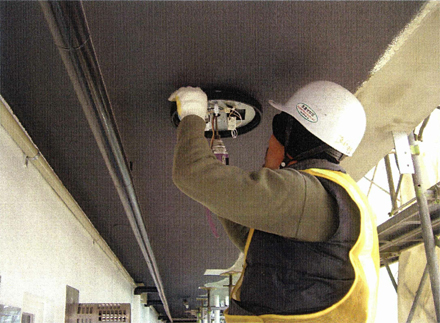

電気設備工事 既存廊下照明器具撤去 施工状況

電気設備工事 既存廊下照明器具撤去 施工状況

電気設備工事 新規廊下照明器具取付 施工状況

電気設備工事 新規廊下照明器具取付 施工状況

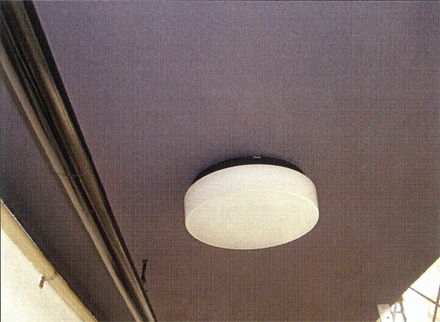

電気設備工事 新規廊下照明器具取付 施工完了

電気設備工事 新規廊下照明器具取付 施工完了
