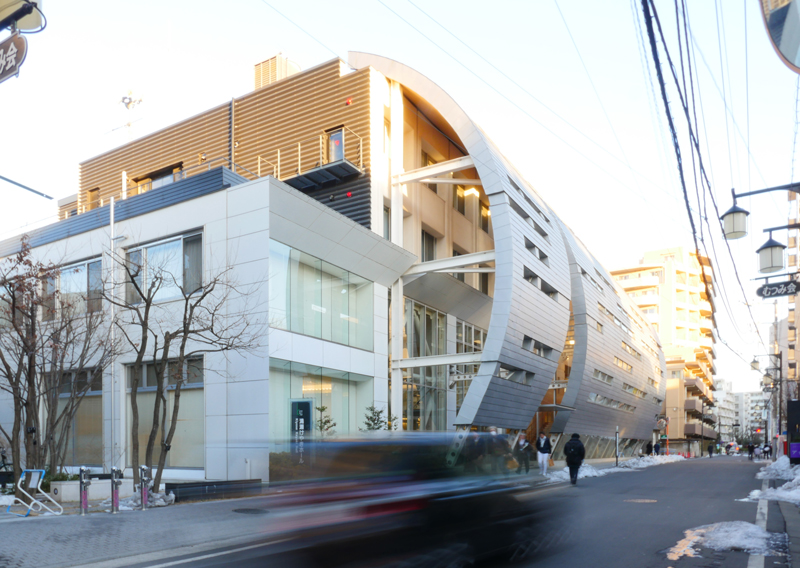

ホール側外観

ビルのリノベーション 耐震改修大規模修繕 増築で、設計は青木茂先生です。リファイニング建築と青木先生は銘打っています。2011年にこの作品は新建築に発表されていてリファイニング建築の初期のものだと思います。現行法規に遡及適用したり、12条5項報告による既存不適格を証明して、増改築ではエキスパンジョイントを用いて分離独立基礎を設けるなど、新築の設計では想像できないたくさんの苦労や考え方が必要になり、とても難易度の高い設計であることがうかがえる力作だと思います。とても勉強になりました。

片岡直樹の建もの探訪|清瀬けやきホール 金属板の外壁

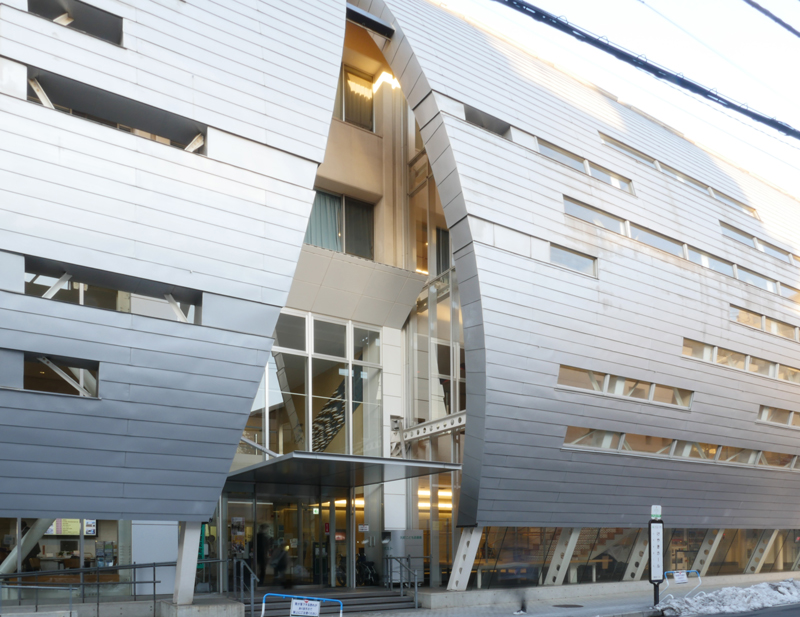

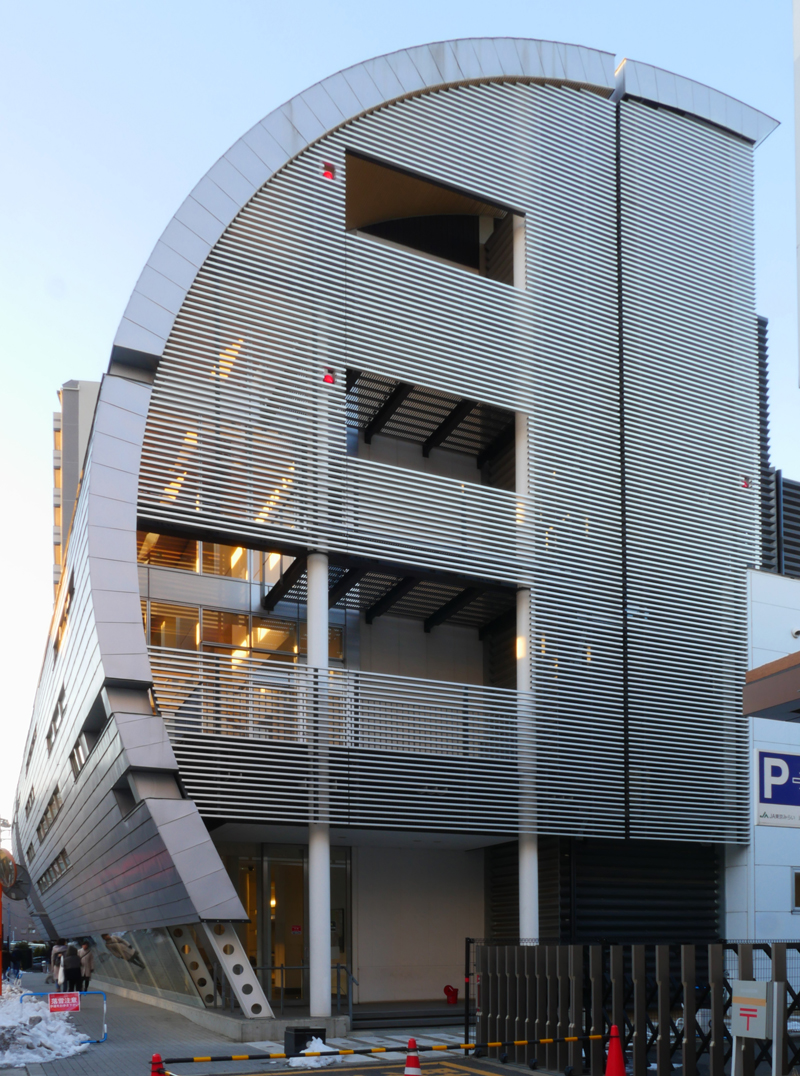

増築部 金属板平葺き曲面のホール外観

ファサードの曲面は増築部分でエントランスホール 階段ホールが内包されています。

エントランス|片岡直樹の建もの探訪|清瀬けやきホール

エントランス

増築部が鉄骨で持ち出されていて外壁の一部が切り取られたような表現になっています。

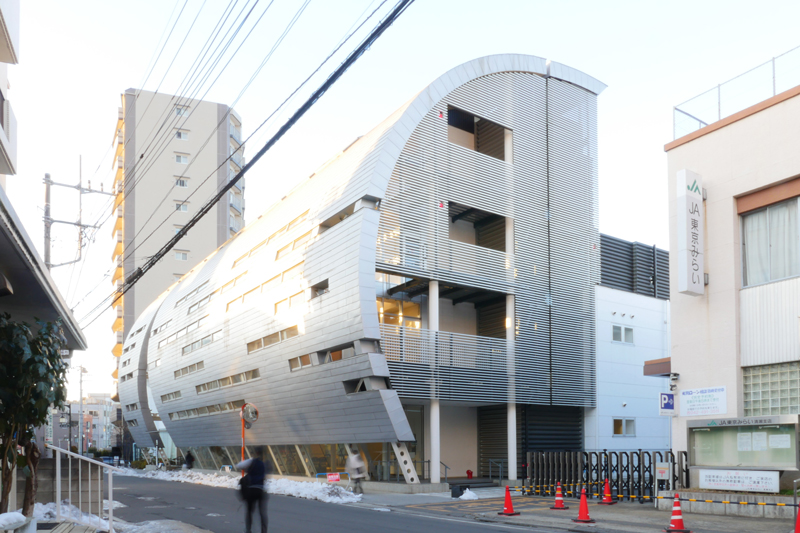

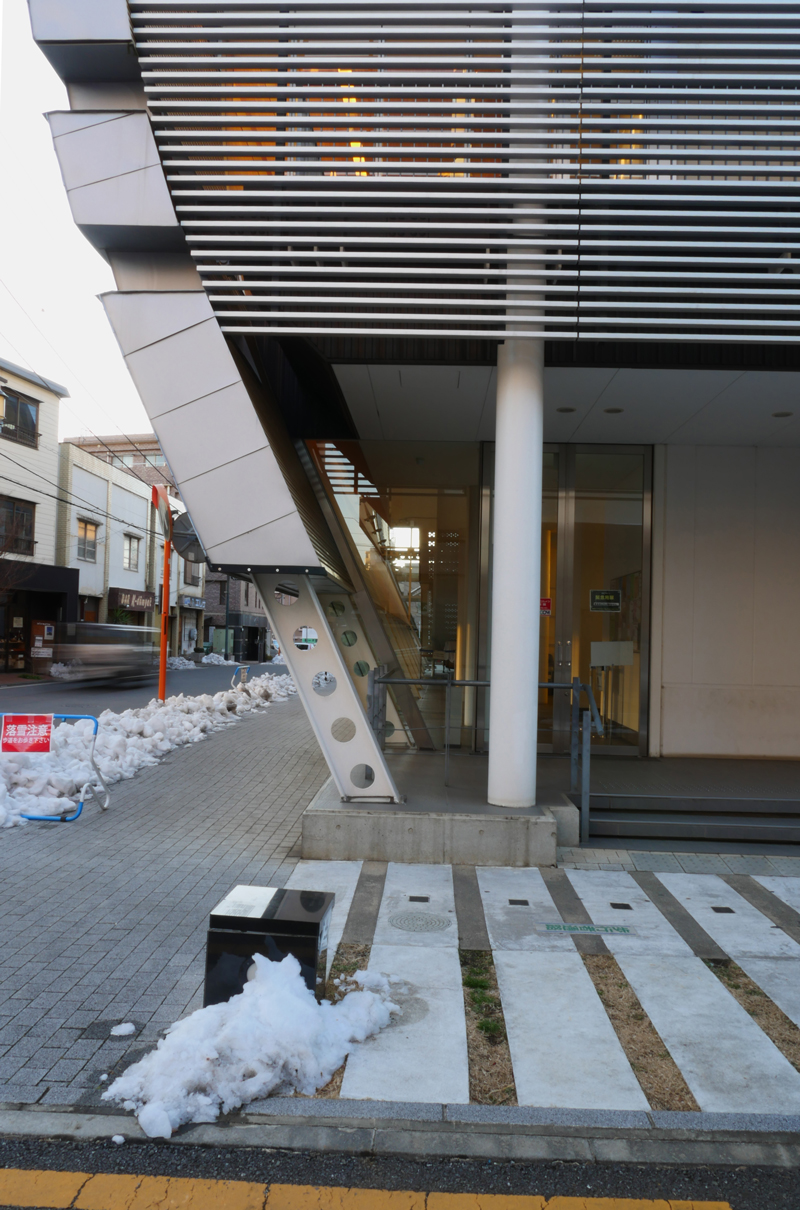

妻面柱脚部|片岡直樹の建もの探訪|清瀬けやきホール 増築部分が別基礎で作られています。既存建物のフロアレベルの設定のせいかレベルがGLからかなり上がっています。既存建物の設定を変えるのは困難なので、こういうところに改修設計の苦労と忸怩たる思いが感じられます。

妻面柱脚部

増築部分が別基礎で作られています。既存建物のフロアレベルの設定のせいかレベルがGLからかなり上がっています。既存建物の設定を変えるのは困難なので、こういうところに改修設計の苦労と忸怩たる思いが感じられます。

妻面の外装|片岡直樹の建もの探訪|清瀬けやきホール 実際の雁行した外壁ラインはルーバーのかなり奥面にあります。面を統一させるために、どうしても改修設計デザインでは『覆い隠す』表現が多くなるのだと思います。

妻面の外装

実際の雁行した外壁ラインはルーバーのかなり奥面にあります。面を統一させるために、どうしても改修設計デザインでは『覆い隠す』表現が多くなるのだと思います。

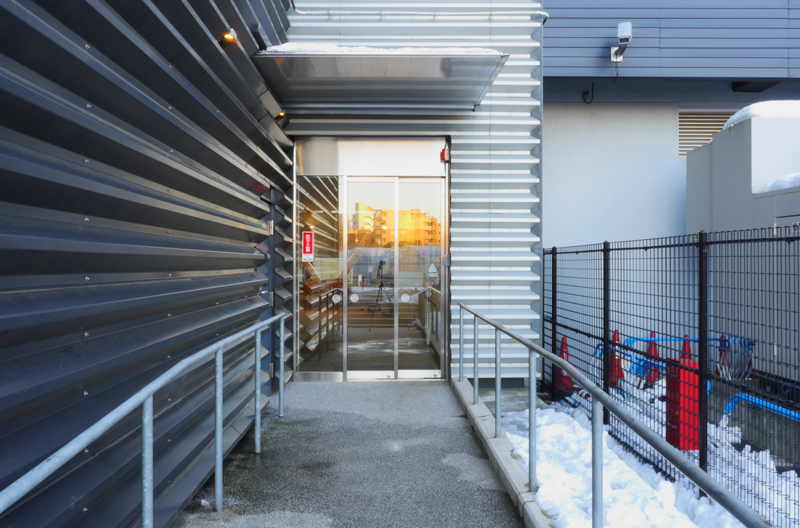

バックヤード側通路|片岡直樹の建もの探訪|清瀬けやきホール 外壁が2種類の折半貼りとなっていました。既存の鉄筋コンクリートの外壁では味気ないので金属板折半貼りとしたのでしょうか。私も折半貼りが好きなので設計に取り入れたことがあります。端部の面戸の処理が難しいと思うのですが、留め部ではプレートを45度に入れて面戸で処理しないディテールになっていました。勉強になります。 既存通路に対して改修で自動ドアがつけられています。たぶんですが、既存通路幅が狭くてプラン上通路幅までは変えることができなかったせいで、自動ドアが2枚引きになっています。苦しいプランニングの中でなんとか自動ドアをつけようと奮闘したのでしょうか。

バックヤード側通路

外壁が2種類の折半貼りとなっていました。既存の鉄筋コンクリートの外壁では味気ないので金属板折半貼りとしたのでしょうか。私も折半貼りが好きなので設計に取り入れたことがあります。端部の面戸の処理が難しいと思うのですが、留め部ではプレートを45度に入れて面戸で処理しないディテールになっていました。勉強になります。

既存通路に対して改修で自動ドアがつけられています。たぶんですが、既存通路幅が狭くてプラン上通路幅までは変えることができなかったせいで、自動ドアが2枚引きになっています。苦しいプランニングの中でなんとか自動ドアをつけようと奮闘したのでしょうか。

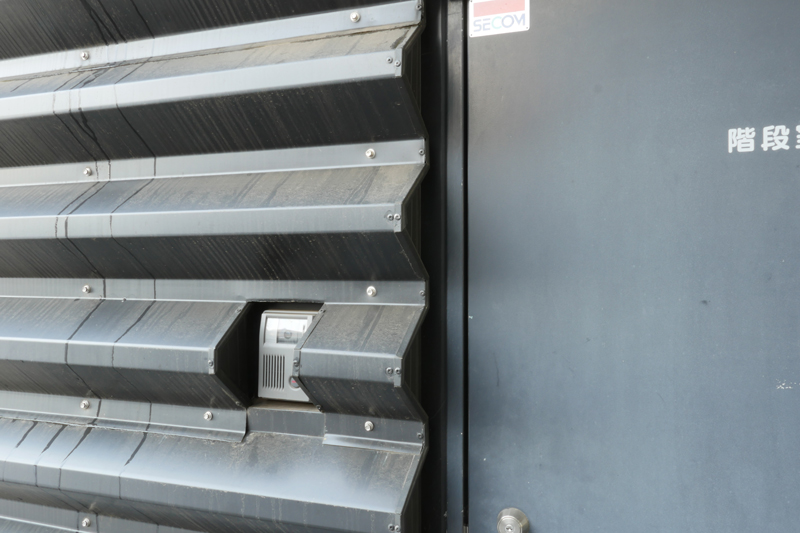

インターホン面落ちディテール

折半外壁にとりついたインターホンが面落ち処理されています。かっこいいです。端部が面戸を用いたディテールになっています。面戸は既製品でしょうか。勉強になります。

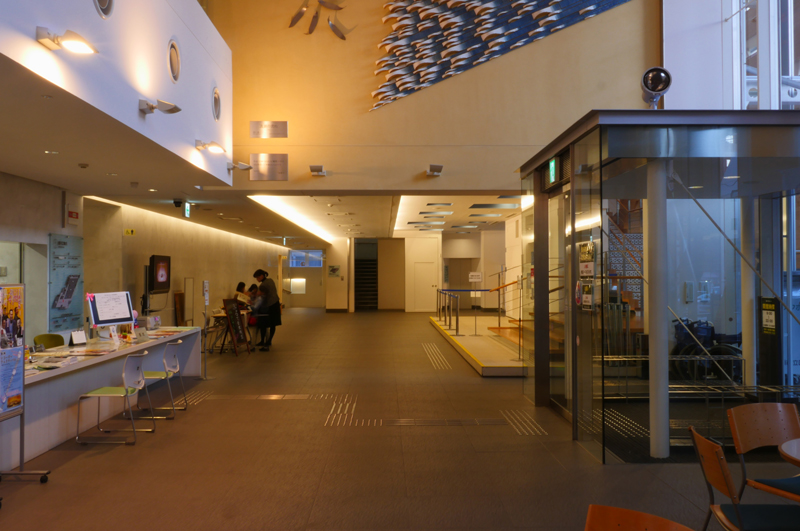

エントランスホール|片岡直樹の建もの探訪|清瀬けやきホール 増築部分と既存部分の間がホールとなっています。階段のデザインがカッコいいのですが、段が不規則で危ない表現に思いました。

エントランスホール

増築部分と既存部分の間がホールとなっています。一段目が白い大理石と思われる仕上げのおおきなフロアとなっていて階段のデザインがカッコいいです。段が不規則ですが、仕上げにコントラストをつけて明確に段がわかるようにデザインされています。しかし、後から黄色の注意喚起テープラインが貼られてしまっていました。

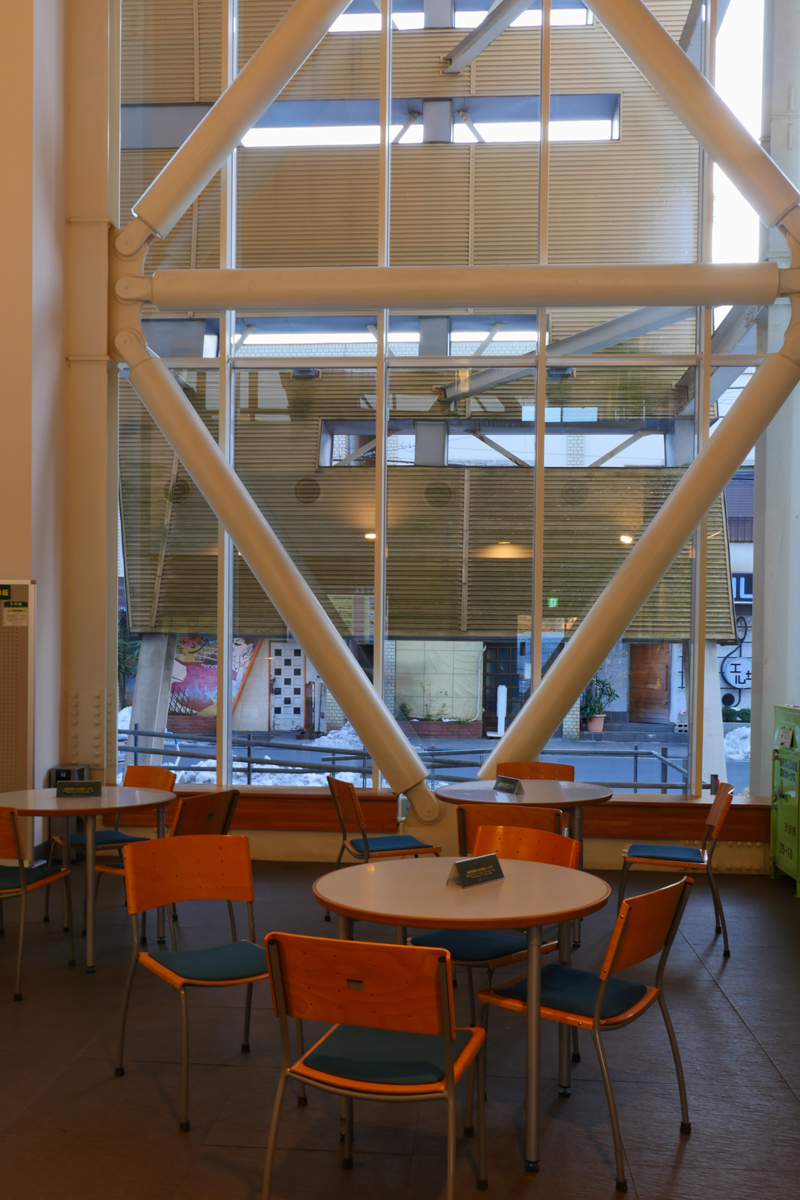

エントランスホール既存鉄骨ブレース補強材|片岡直樹の建もの探訪|清瀬けやきホール 開口部が鉄骨ブレースで補強されています。鉄骨接合部のデザインがカッコいいです。耐火被覆がないので、耐火塗料なのかもしれません。

エントランスホール既存鉄骨ブレース補強材

開口部が鉄骨ブレースで補強されています。鉄骨接合部のデザインがカッコいいです。耐火被覆がないので、耐火塗料なのかもしれません。

エントランスホール増築部|片岡直樹の建もの探訪|清瀬けやきホール 鉄骨柱が床フロアを支える部分と外壁の支持材の部分が集合して柱が密集しています。とても大変な改修設計だと思います。

エントランスホール増築部

増築部鉄骨柱が床フロアを支える部分と外壁の支持材の部分が集合して柱が密集しています。フロアに柱がたくさん落ちて新築では考えられない部分なので、本当にこれでいいのか悩むとても大変な改修設計だと思いました。勉強になります。

エントランスホール見返し|片岡直樹の建もの探訪|清瀬けやきホール 天井の間接照明や壁の部分では、装飾的デザインが多用されています。 建築雑誌を見て来訪するまではもっとシンプルなデザインだと思っていましたが、訪れてみるとファサード外壁だけでなく、外壁すべてとホール全体がかなり装飾的なデザインで覆われていることがわかりました。私も外装の大規模修繕デザインの実績があるのですが、既存の建物のダメなデザインの部分を美しくデザインしなおそうとすると躯体をいじるわけにはいかないのでどうしても装飾的な解決方法になるのだと思いました。とても勉強になります。

エントランスホール見返し

天井の間接照明や壁の部分では、装飾的デザインが多用されています。

建築雑誌を見て来訪するまではもっとシンプルなデザインだと思っていましたが、訪れてみるとファサード外壁だけでなく、外壁すべてとホール全体がかなり装飾的なデザインで覆われていることがわかりました。私も外装の大規模修繕デザインの実績があるのですが、既存の建物のダメなデザインの部分を美しくデザインしなおそうとすると躯体をいじるわけにはいかないのでどうしても装飾的な解決方法になるのだと思いました。とても勉強になります。

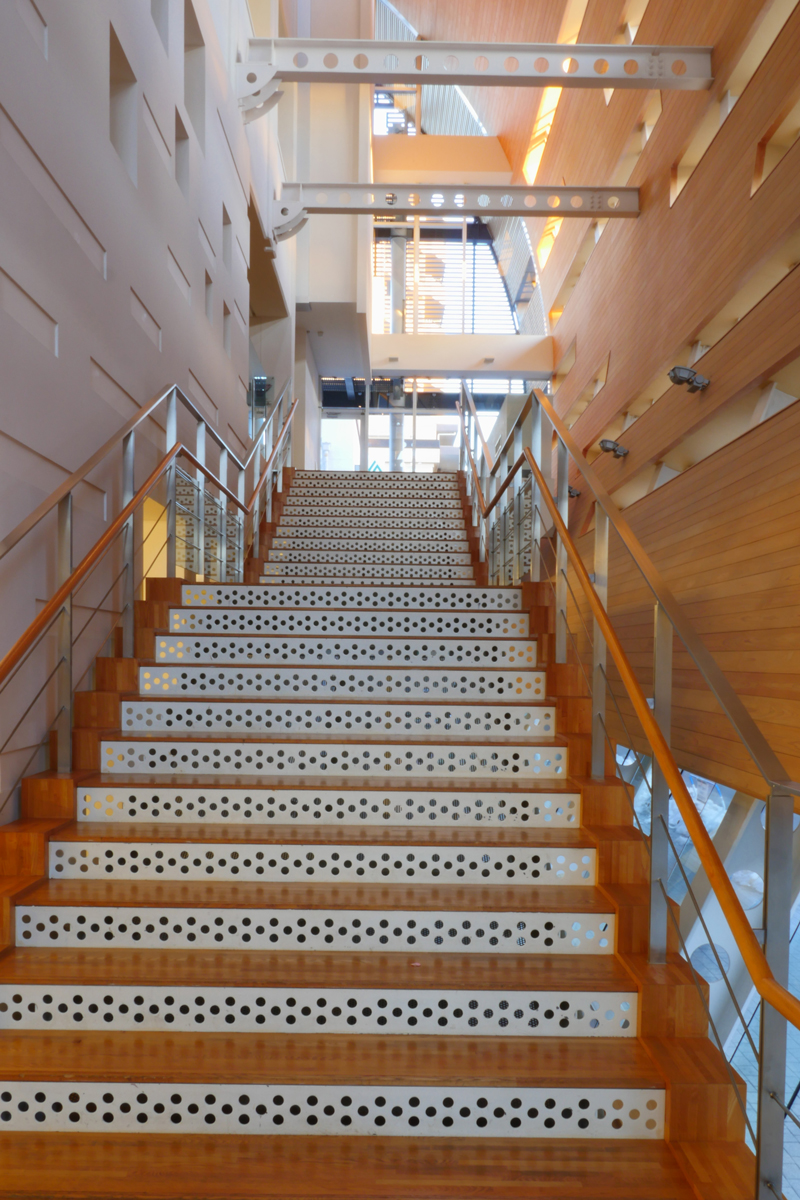

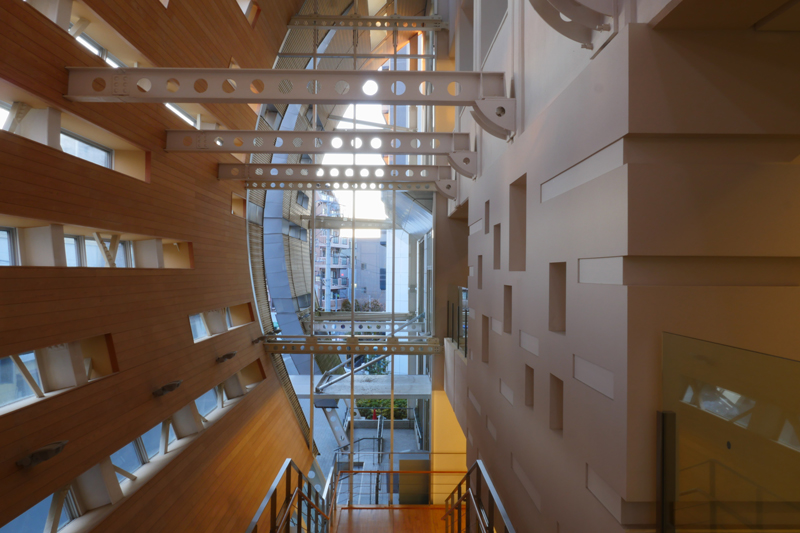

階段|片岡直樹の建もの探訪|清瀬けやきホール 1階と2階をつなぐメインの階段です。既存建物と増築外壁部分が鉄骨梁でつながっていますが、ピン接合かローラー接合のように見えます。少なくとも剛接合ではないようです。エキスパンションジョイントで増築部と既存部では適用される法令が違うのでしょうか。 一見しただけではわかりませんでした。デザインは蹴上げがパンチング加工されたり曲面壁が木仕上げであったり外壁支持の鉄骨梁ウェブに丸穴加工がほどこされたりしています。

階段

1階と2階をつなぐメインの階段です。既存建物と増築外壁部分が鉄骨梁でつながっていますが、ピン接合かローラー接合のように見えます。少なくとも剛接合ではないようです。エキスパンションジョイントで増築部と既存部では適用される法令が違うのでしょうか。

一見しただけではわかりませんでした。デザインは蹴上げがパンチング加工されたり曲面壁が木仕上げであったり外壁支持の鉄骨梁ウェブに丸穴加工がほどこされたりしています。

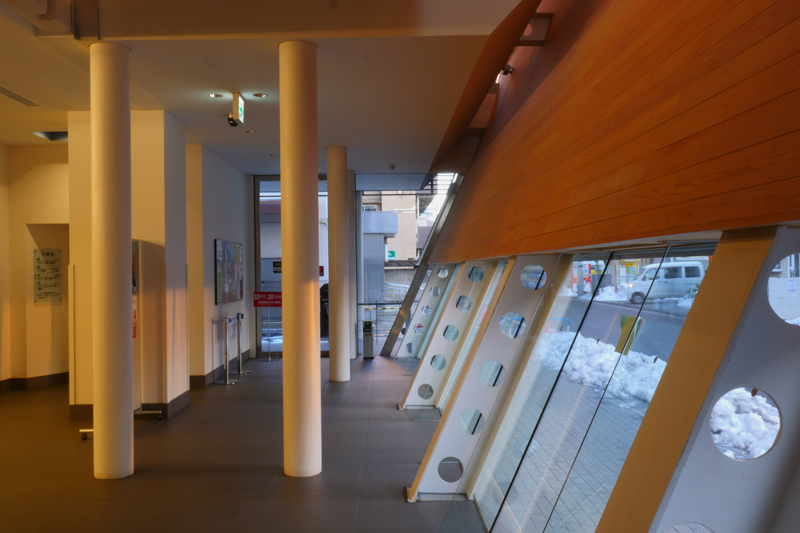

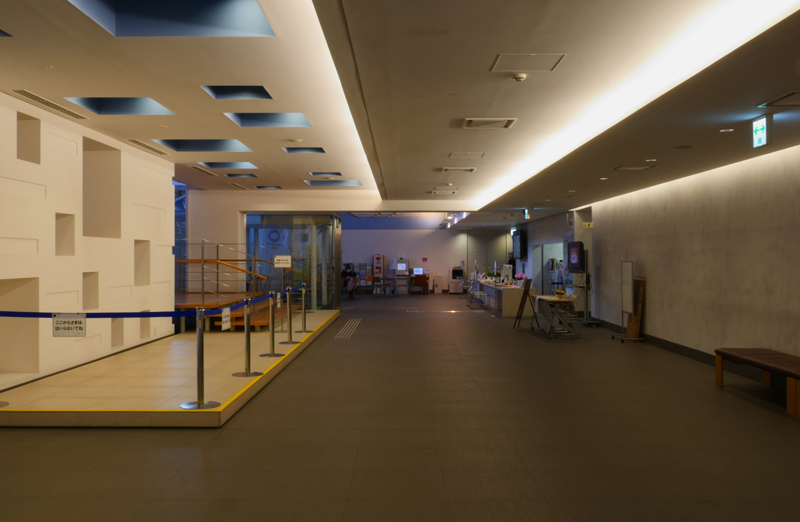

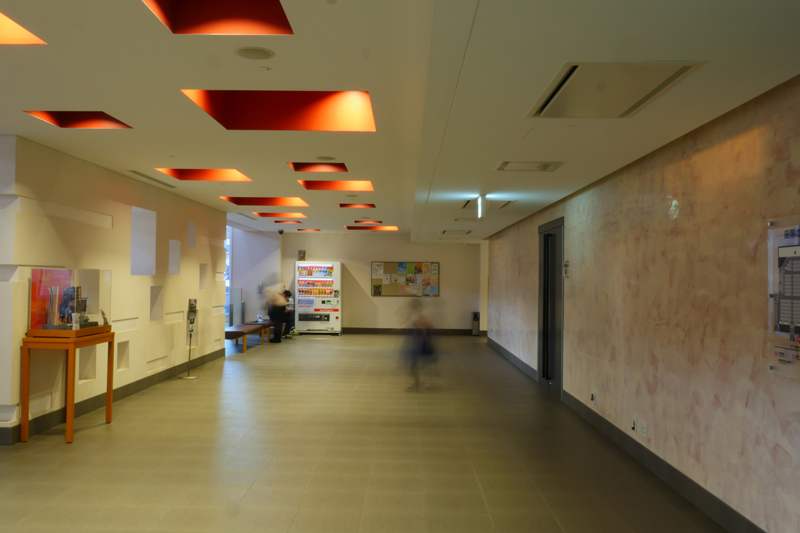

2階ホワイエ|片岡直樹の建もの探訪|清瀬けやきホール 天井が建築化照明となっています。

2階ホワイエ

天井が建築化照明となっています。

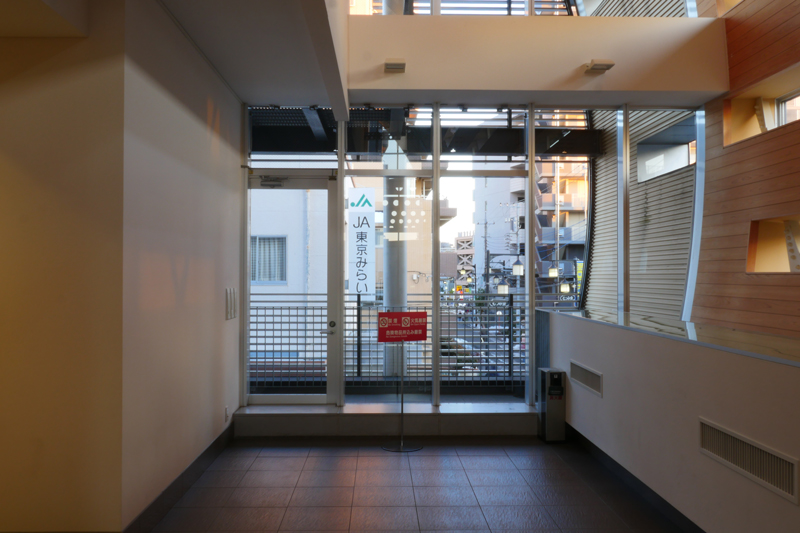

2階階段奥妻面のバルコニー出口|片岡直樹の建もの探訪|清瀬けやきホール 新築であれば床レベルと開口部下端高さをフラットそろえたいところですが、開口部立ち上がりが床レベルから露出しています。右手は空調のダクトが通るボックス部分でしょうか。唐突に曲面壁から飛び出ています。改修設計ではどうしても既存躯体のデザインが制約されるので、どうしてもコントロールできない部分を覆い隠さざるをえないのだと思います。新築のようにデザインしようとすると、とても苦しく悩んでしまうような大変な設計だと思いました。どこかで改修設計だと割り切る部分が必要になるのだと思います。

2階階段奥妻面のバルコニー出口

新築であれば床レベルと開口部下端高さをフラットそろえたいところですが、開口部立ち上がりが床レベルから露出しています。右手は空調のダクトが通るボックス部分でしょうか。唐突に曲面壁から飛び出ています。改修設計ではどうしても既存躯体のデザインが制約されるので、どうしてもコントロールできない部分を覆い隠さざるをえないのだと思います。新築のようにデザインしようとすると、とても苦しく悩んでしまうような大変な設計だと思いました。どこかで新築とは考え方を変えて改修設計だと割り切る設計が必要になるのだと思いました。勉強になります。

2階階段からの見返し|片岡直樹の建もの探訪|清瀬けやきホール エントランス部のガラスカーテンウオールや曲面の増築部の壁などデザインが一新され他部分が集合してカッコいいです。

2階階段からの見返し

エントランス部のガラスカーテンウオールや曲面の増築部の壁などデザインが一新された部分が集合してカッコいいです。

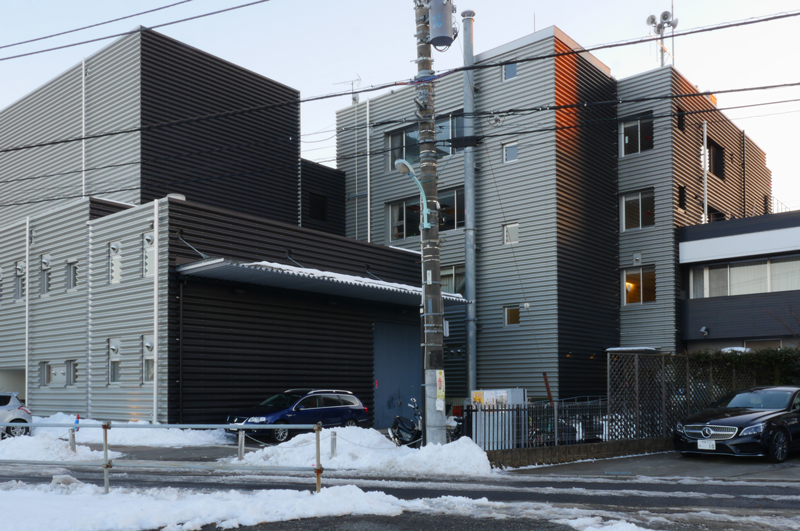

バックヤード側外壁|片岡直樹の建もの探訪|清瀬けやきホール 既存建物部分の鉄筋コンクリート外壁部分と思われるところが2種類の金属折半貼りで覆われています。装飾的です。

バックヤード側外壁

既存建物部分の鉄筋コンクリート外壁部分と思われるところが2種類の金属折半貼りで覆われています。装飾的です。

バックヤード側外壁ディテール|片岡直樹の建もの探訪|清瀬けやきホール 折半の谷部分と既存外壁との間に面戸部分でクリアランスがありません。外壁に縦胴縁下地なしで直接折半を止める化粧ビスを打っているのでしょうか。既存外壁が層間変位のない鉄筋コンクリートなので良いかと思いますが、既存外壁の不陸処理などこれだけ長い面を通そうとすると思った以上にモルタルを塗り付けることになるように思います。 私はマンションの大規模修繕で外装デザインで面一おさまりを行い、既存躯体の不陸の多さに悩んだことがあります。

バックヤード側外壁ディテール

折半の谷部分と既存外壁との間に面戸部分でクリアランスがありません。外壁に縦胴縁下地なしで直接折半を留める化粧ビスを打っているのでしょうか。既存外壁が層間変位のない鉄筋コンクリートなので良いのだと思いますが、既存外壁の不陸処理など、これだけ長い面を通そうとすると、思った以上にモルタルを塗り付けることになるように思います。

私はマンションの大規模修繕の外装デザインで面一(ツライチ)おさまりを行い、既存躯体の不陸の多さに悩んだことがあります。その時は、既存コンクリート躯体にモルタルを厚塗りするのが剥離落下や重量増が建物性能低下につながるので、上下階でデザインの縁を切り多少雁行していても目立たないデザインに現場で変更したことがあります。
