新宿区市谷での鉄筋コンクリート造4階建て新築賃貸マンションの建設事例です。

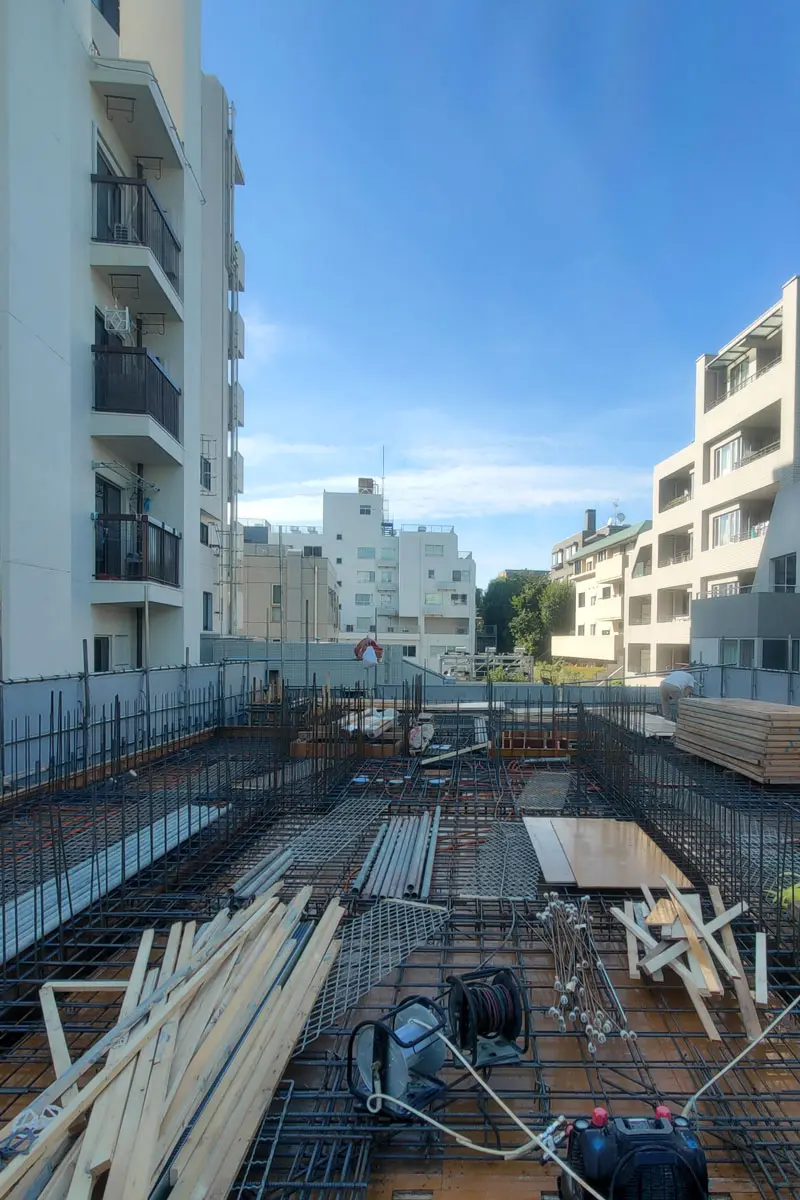

4階　床　コンクリート打設前に配筋検査を行いました。

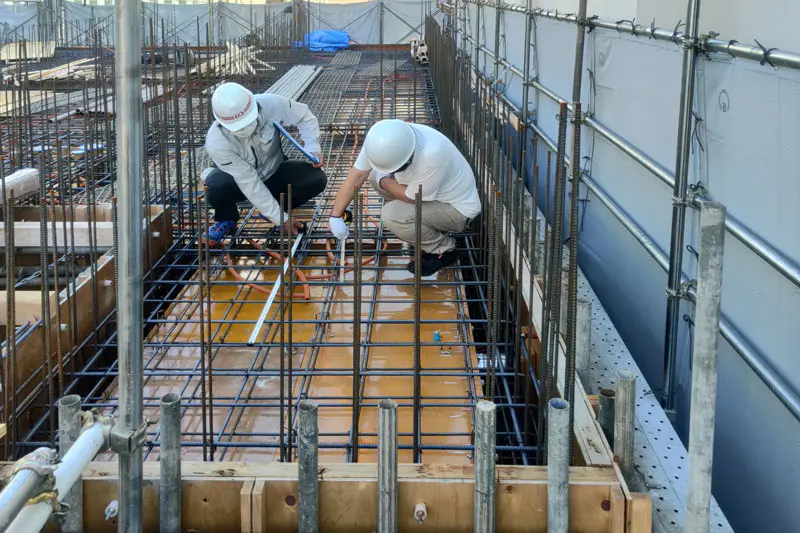

配筋の図面照合確認。
右が構造設計者のひばり建築設計さんの構造設計者
左が小川建設さんの現場監督です。

４階　屋上部の北東端は両面の壁が日影規制と高度斜線制限の影響で斜めの壁になっています。
この建物の構造形式は鉄筋コンクリート造壁式構造ですので、この斜め壁が柱梁の役目を果たしています。
そのため、雨仕舞の屋根だけでなく、構造上意味のある壁として、計画配置されています。

東面の傾斜壁

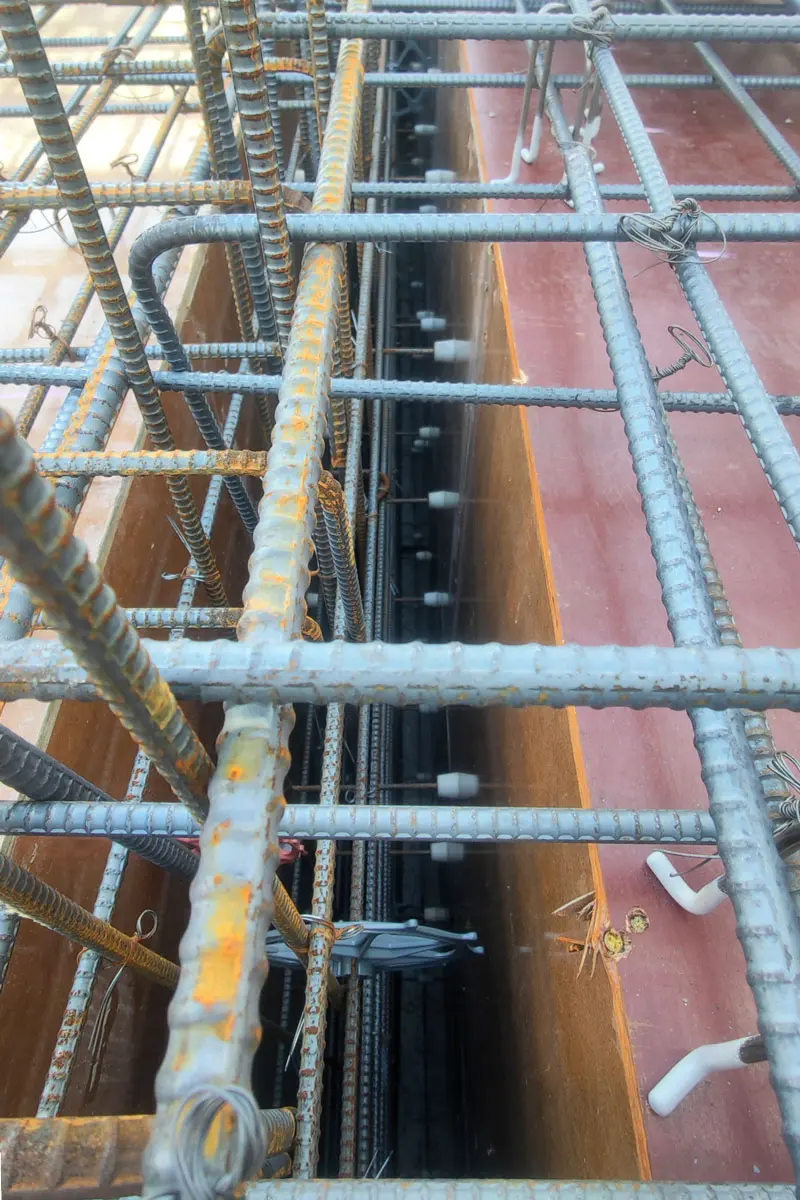

壁式構造の壁の上から見た内部の写真です。屋根面から床面まで鉄筋がガッツリ組まれています。ここにコンクリートを流し込んで硬化後型枠を脱型するとコンクリートの壁ができます。

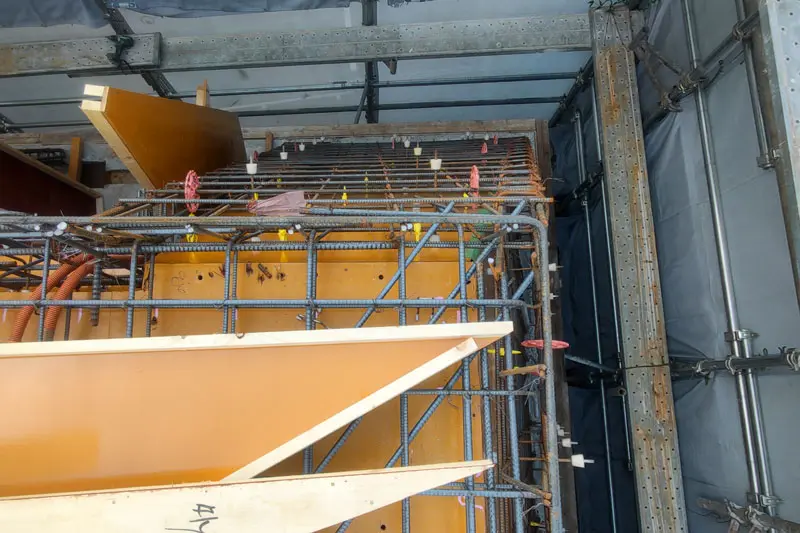

北東部斜壁の納まりと垂直の梁との鉄筋の定着について話し合っています。

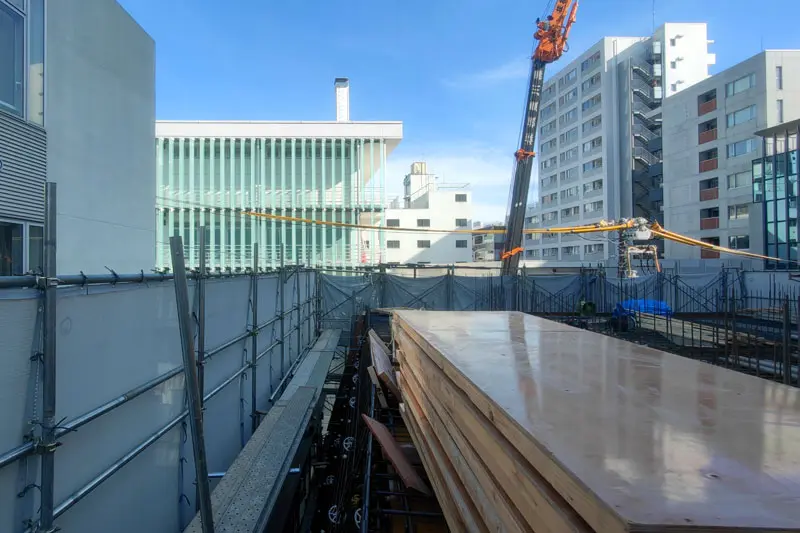

４０２号室のバルコニーから北側の眺めです。
