新宿区市ヶ谷にて進行中のコンクリート打ちっ放しデザイナーズマンション。
今回は1階壁・梁の構造配筋検査の様子をご紹介します。
壁構造を採用した本プロジェクトでは、袖壁の長さが耐震性能の重要な役割を果たします。
設計監理者、構造設計者、現場監督が一丸となって、配筋・スリーブ・CD管の配置など細部にわたる設計意図を確実に反映。
建築家の視点から、設計品質を高める工夫が詰まった現場のリアルをぜひご覧ください。

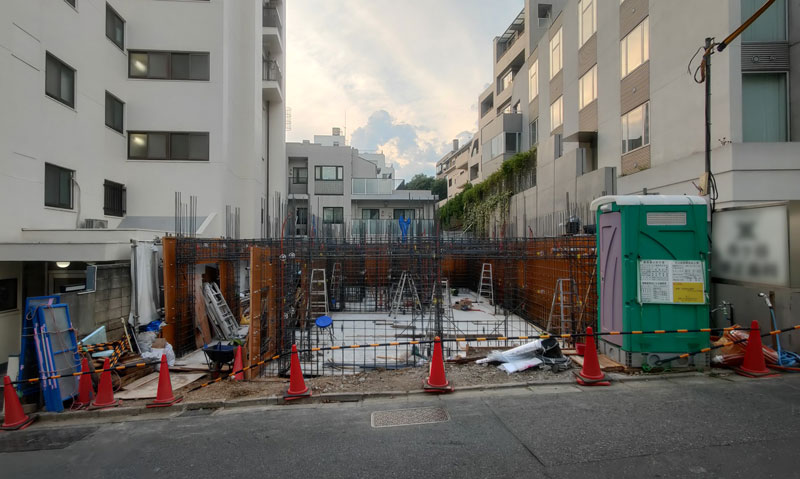

新宿区市谷での鉄筋コンクリート造4階建て賃貸マンションの建設事例です。

構造設計者が袖壁の長さを確認しています。今回の構造形式は壁構造です。この壁の長さが柱の役目をはたしています。

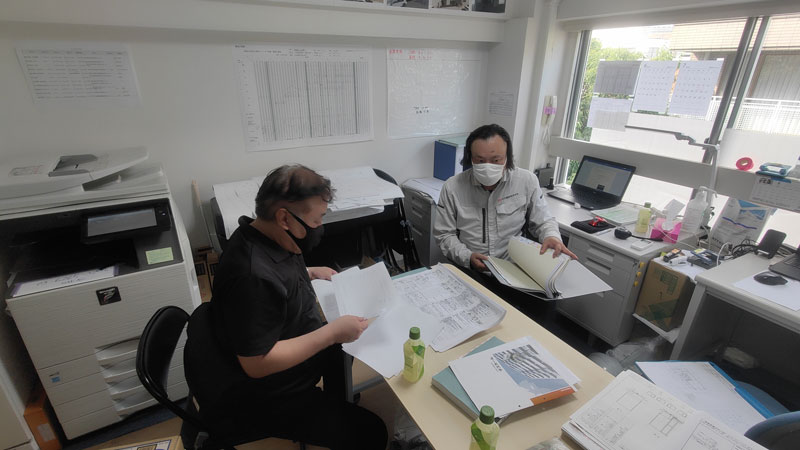

現場事務所で、今回の検査項目と施工会社の自主検査の内容を書類確認と構造図とのつきあわせをおこなっています。

次回　中間検査の項目についても打合せをしています。

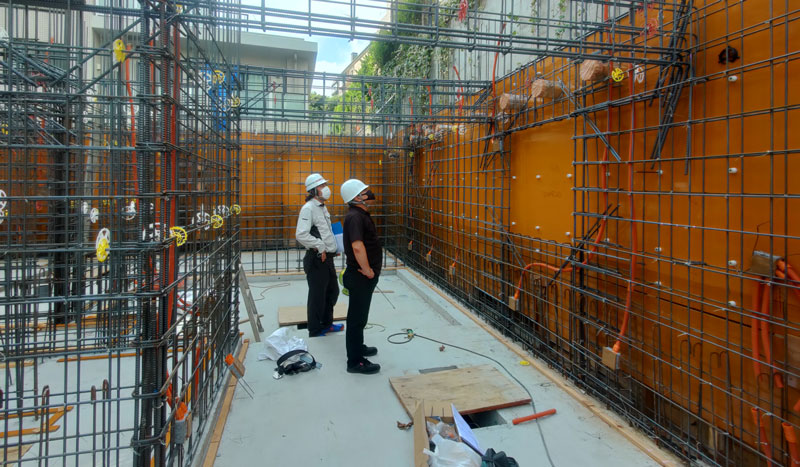

鉄筋のピッチやかぶり、補強筋などを構造設計者と現場監督と統括設計者（片岡）で確認しています。

オレンジ色の管はCD管です。コンクリート壁の中に電線を埋め込むときに保護する管になります。

グレーの筒がいくつか見えますが、これは配管のためのスリーブです。コンクリートに穴をあける箇所を先に決めています。

このスリーブ管は大きさと管と管の間のピッチも構造規定で決められた最小間距離をクリアしなければいけません。

後からコンクリートに穴をあけると鉄筋を切断してしまい構造耐力が落ちるため、あらかじめ所定の位置に筒を仕込みます。

今回の検査が合格しましたので、壁型枠の反対側を返して制作していきます。
